Co je montáž SMT PCB a proč na tom záleží?
Montáž PCB technologie povrchové montáže (SMT).je srdcem moderní výroby elektroniky. Tento článek se zabývá kompletním procesem montáže SMT, běžnými výzvami, strategiemi kontroly kvality a tím, jak Shenzhen Hi Tech Co., Ltd. dodává spolehlivá řešení montáže desek plošných spojů, která splňují očekávání zákazníků.
Obsah
- Úvod do osazování SMT PCB
- Proces montáže SMT PCB krok za krokem
- Klíčové komponenty používané v sestavě SMT
- Výhody SMT oproti tradiční montáži
- Běžné výzvy k montáži SMT PCB
- Kontrola kvality při montáži SMT PCB
- Aplikace montáže SMT PCB
- Úvahy o nákladech na montáž SMT PCB
- FAQ
- Kontaktujte Shenzhen Hi Tech Co., Ltd.

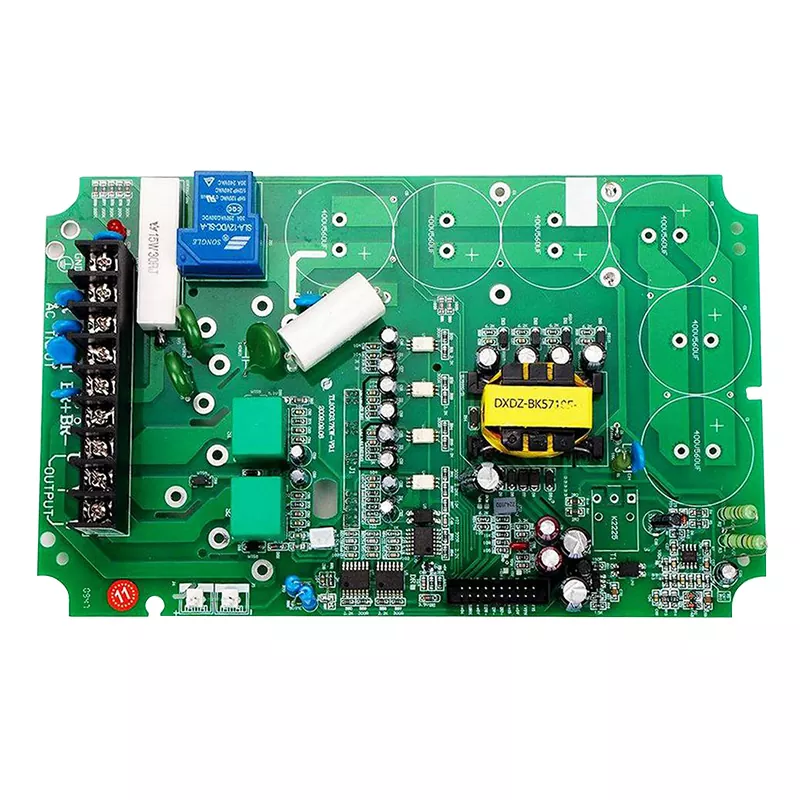

Úvod do osazování SMT PCB
SMT (Surface Mount Technology) Montáž PCB je proces montáže elektronických součástek přímo na povrch desek plošných spojů. Na rozdíl od tradiční technologie průchozích otvorů umožňuje SMT kompaktnější design a vyšší hustotu obvodů, což je nezbytné pro moderní zařízení, jako jsou smartphony, zařízení internetu věcí a lékařská elektronika.
Shenzhen Hi Tech Co., Ltd. se specializuje na poskytování vysoce kvalitních montážních služeb SMT PCB, které klientům po celém světě zajišťují přesnost, spolehlivost a rychlý obrat.
Proces montáže SMT PCB krok za krokem
- Tisk šablony:Šablona pájecí pasty se používá k nanášení přesných množství pájecí pasty na destičky PCB.
- Umístění komponent:SMT pick-and-place stroje přesně umístí součástky na pájecí pastu.
- Přetavovací pájení:Deska prochází reflow pecí, taví pájku a vytváří spolehlivé elektrické spoje.
- Kontrola a testování:Automatická optická kontrola (AOI) a rentgenová kontrola zajišťují správné umístění a pájené spoje.
- Konečná montáž a balení:Hotové desky jsou vyčištěny, testovány a zabaleny k dodání.
| Krok procesu | Popis | Použité vybavení |
|---|---|---|
| Tisk šablony | Nanášejte pájecí pastu přesně na podložky | Tiskárna na pájecí pastu |
| Umístění komponent | Umístěte zařízení pro povrchovou montáž na PCB | Pick-and-Place Machine |
| Přetavovací pájení | Zajistěte součásti pájkou | Přetavovací pec |
| Kontrola a testování | Ověřte přesnost a kvalitu montáže | AOI, rentgen |
| Závěrečné shromáždění | Zabalte a připravte k doručení | Nástroje pro čištění a balení |
Klíčové komponenty používané v sestavě SMT
- Rezistory a kondenzátory
- Integrované obvody (IC)
- Tranzistory a diody
- LED a displeje
- Konektory a zásuvky
Shenzhen Hi Tech Co., Ltd. získává vysoce kvalitní komponenty od důvěryhodných dodavatelů, aby byla zajištěna dlouhodobá spolehlivost.
Výhody SMT oproti tradiční montáži
- Menší velikost:Umožňuje kompaktnější a lehčí produkty.
- Vyšší hustota komponent:Podporuje komplexní návrhy obvodů.
- Rychlejší výroba:Automatizovaná montáž snižuje pracnost.
- Lepší výkon:Kratší elektrické cesty snižují parazitní efekty.
- Efektivita nákladů:Méně materiálu a méně vrtaných otvorů snižují náklady na PCB.
Běžné výzvy k montáži SMT PCB
- Nesouosost součásti:Malé součásti se mohou během umístění posunout.
- Vady pájeného spoje:Může dojít ke studené pájce, přemostění nebo nedostatečné pájce.
- Citlivost na vlhkost:Některé součásti mohou být poškozeny přetaveným teplem.
- Omezení návrhu:Desky plošných spojů s vysokou hustotou vyžadují přesné rozvržení a zvážení návrhu.
Kontrola kvality při montáži SMT PCB
Kontrola kvality je zásadní, aby se předešlo nákladným přepracováním. Shenzhen Hi Tech Co., Ltd. implementuje několik kontrolních vrstev:
- Automatická optická kontrola (AOI):Detekuje nesprávně zarovnané nebo chybějící součásti.
- Rentgenová kontrola:Kontroluje skryté pájené spoje pod BGA a QFN.
- Funkční testování:Před odesláním potvrzuje elektrický výkon.
- Statistické řízení procesu:Sleduje konzistenci a spolehlivost montáže.
Aplikace montáže SMT PCB
Sestavy SMT PCB se používají v různých průmyslových odvětvích:
- spotřební elektronika:Smartphony, tablety, nositelná zařízení.
- Automobilový průmysl:Informační a zábavní systémy, řídicí moduly motoru.
- Lékařské přístroje:Diagnostické nástroje, monitorovací zařízení.
- Průmyslová automatizace:Senzory, ovladače, robotika.
- Telekomunikace:Směrovače, přepínače, síťová zařízení.
Úvahy o nákladech na montáž SMT PCB
Pochopení nákladových faktorů pomáhá klientům efektivně plánovat rozpočty:
| Nákladový faktor | Popis | Vliv na cenu |
|---|---|---|
| Velikost a složitost PCB | Větší desky a rozložení s vysokou hustotou prodlužují dobu montáže | Vysoký |
| Typ součásti | Specializované IC nebo BGA mohou vyžadovat zvláštní manipulaci | Střední až vysoká |
| Množství | Vyšší objemy snižují jednotkové náklady | Nízká až střední |
| Testování a kontrola | Pokročilá kontrola zajišťuje kvalitu, ale zvyšuje náklady | Střední |
| Dodací lhůta | Urychlené objednávky mohou zvýšit náklady na práci a dopravu | Střední |
FAQ
Q1: Jaký je rozdíl mezi SMT a montáží s průchozím otvorem?
SMT umísťuje součástky na povrch desky plošných spojů, zatímco montáž s průchozími otvory vyžaduje vkládání vývodů součástek skrz vyvrtané otvory. SMT umožňuje vyšší hustotu a menší designy.
Q2: Jak Shenzhen Hi Tech Co., Ltd. zajišťuje kvalitu montáže?
Používáme AOI, rentgenovou kontrolu, funkční testování a přísné procesní kontroly, abychom udrželi standardy vysoké kvality ve všech SMT PCB sestavách.
Q3: Jaká je typická dodací lhůta pro montáž SMT PCB?
V závislosti na složitosti a množství se dodací lhůta obvykle pohybuje od 7 do 21 dnů. Shenzhen Hi Tech Co., Ltd. nabízí zrychlené služby pro urgentní objednávky.
Q4: Zvládnou sestavy SMT vysokofrekvenční signály?
Ano. Správné uspořádání a návrh řízené impedance v SMT PCB může efektivně podporovat vysokofrekvenční a vysokorychlostní aplikace.
Kontaktujte Shenzhen Hi Tech Co., Ltd.
Pokud hledáte spolehlivé, cenově výhodné a vysoce kvalitní služby montáže SMT PCB,Shenzhen Hi Tech Co., Ltd.je váš důvěryhodný partner. Od prototypu po sériovou výrobu zajišťujeme, že každá deska plošných spojů splní vaše očekávání s přesností a účinností.
Jste připraveni začít?Kontaktujte násdnes a diskutujte o svých potřebách sestavení SMT PCB!
